500V stalak za nosač aktivni harmonični filter
Tražite pouzdani aktivni harmonični filter s 500 V nosača? Geya nudi visokokvalitetna rješenja po veleprodajnim cijenama, namijenjenim da udovolji zahtjevima industrija koje se brzo kreću. Naši filtri osiguravaju optimalne performanse i učinkovitost. Kontaktirajte nas sada za više informacija i da biste dobili najbolju ponudu izravno iz naše tvornice!
Aktivni harmonični filter (AHF) s 500 V nosača nudi snažno rješenje za harmonično ublažavanje u trofaznom trofaznom trofaznom trofaznom trofaznom (3P4W) i trofaznom trofaznom trofaznom (3P3W) elektroenergetskim sustavima. Ova jedinica postavljena na stalak koristi naprednu digitalnu kontrolu DSP+CPLD i topologiju na tri razine za preciznu harmoničnu trenutnu kompenzaciju do 50. harmonike. Njegov modularni dizajn olakšava skalabilnost paralelnom priključkom, omogućujući veći kapacitet uz pojednostavljenje održavanja. Trenutačni model od 100A učinkovito se bavi harmoničnim izobličenjem u aplikacijama visokog napona. Hlađenje prisilnog zraka osigurava pouzdan, dugoročni rad. Aktivni harmonični filter s 500V regalom pruža izuzetno upravljanje kvalitetom snage za zahtjevno industrijsko okruženje.
Opis modela:
| Gy | Ahf | 0.5 | 100a | / | 4l | R |
| Enterprise kod | Aktivni harmonični filter | Razina napona 0,5: 500V ± 20% |
Ocijenjeni kapacitet （kvar） 100a | 3L: trofazna trožija 4L: trofazna četverožična |
R: nosač stalka |
Značajke:
● Upotrijebite DSP+CPLD Svu digitalnu kontrolnu jezgru, tehnologiju topologije na tri razine, napredni algoritam harmoničnog otkrivanja i strategiju kontrole PWM-a za postizanje točne kompenzacije harmonične struje.
● Usvojite modularni dizajn, koji olakšava paralelno povezivanje više modula, zauzima malo prostora i lako je održavati.
● Strukturni dizajn neovisnih zračnih kanala i neovisnih skladišta osigurava stabilan rad opreme.
● može filtrirati harmonike u širokom rasponu harmonika, od 2 do 50 harmonika, a istovremeno riješiti problem trofazne neravnoteže.
● Brzina harmoničnog filtriranja je visoka. Ako kapacitet dopušta, stopa filtriranja harmonične struje može biti čak 95%. Postavite 100% ograničavajuću struju kako biste osigurali dugoročni stabilan rad opreme.
Prijave:
500V stalak za nosač aktivni harmonični filtri ključni su za održavanje kvalitete snage i pouzdanosti opreme u različitim aplikacijama visokog napona:
● Teška industrija:Ublažavanje harmonika generiranih velikim motorima, VFD-ovima i drugim nelinearnim opterećenjima u zahtjevnim industrijskim postavkama.
● Sustavi obnovljivih izvora energije:Stabilizirajući izlaz snage iz solarnih i vjetroelektrana povezanih s visokim naponima.
● Nafta i plin:Osiguravanje pouzdanog rada kritične opreme u visokonaponskim sustavima distribucije energije.
● Rudarske operacije:Zaštita osjetljive elektroničke opreme i održavanje kvalitete snage u teškim okruženjima.
500V stalak Active Harmonic Filteri pružaju napredno harmonično ublažavanje za visokonaponske elektroenergetske sustave, osiguravajući stabilnost i pouzdanost.
Tehnički parametri:
| 220V serija | 380V serija | 500V serija | 690V serija | ||
| Visina | <2000m, iznad 2000m, derate prema GB/T3859.2 | ||||
| Temperatura okoline | -20 ～+50 ℃ | ||||
| Relativna vlaga | ≤90%, nema kondenzacije na površini kada je mjesečna minimalna temperatura 25 ℃ | ||||
| Razina zagađenja | Razina III u nastavku | ||||
| Radni napon | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Radna frekvencija | 50Hz ± 5% | ||||
| Kompenzacija struja | 25a | 25/50/75/100/150A | 100a | 100a | |
| Rešetka | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Broj jedinica Spojeni paralelno |
Sletiran | ||||
| Ukupna učinkovitost stroja | ≥97% | ||||
| Rešetka | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Kompenzacijski raspon | 2 ～ ～ ～ ～ ～ 50 puta, stopa jedne kompenzacije je podesiva | ||||
| Odabir funkcije | Reaktivna snaga | Reaktivna snaga, reaktivna snaga + asimetrija | |||
| Reaktivna snaga Stopa kompenzacije |
≥95% | > 92% | |||
| Neutralno filtriranje sposobnost |
Mogućnost filtriranja neutralne linije je 3 puta veća od mogućnosti filtriranja faza | ||||
| Potpuno vrijeme odziva | ＜ 10 ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Buka | ≤60dB | ≤60dB | ≤65db | ≤65db | |
| Metoda kontrole | Dvosmjerno sučelje RS485 (podržava GPRS/WiFi) | ||||
| Zaštita | Preopterećenje, softver/hardver prevladavanje, prenapona mreže i pod naponom, nestanka napajanja, prenaglašena, frekvencijska zaštita abnormalnosti, itd. | Preopterećenje, softver/hardver prevladavanje, prenapona mreže i pod naponom, neravnoteža napona mreže, nestanka napajanja, prenaglašena, frekvencijska abnormalnost, zaštita kratkog spoja, itd. | |||
| Način instalacije | Stalak/zid montiran | Stalak | |||
| Dolazna linija | Povratni dolazak （Tip stalak） 、 Gornji dolazak （zid montiran） | Natrag dolazna linija | |||
| Razina zaštite | IP20 | ||||

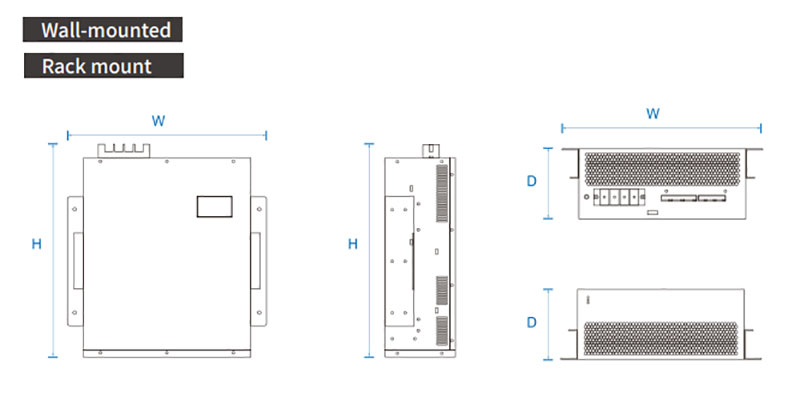

Model i specifikacije:
| Modeli | ||||
|---|---|---|---|---|
| Broj modela | Ocijenjena struja (a) | Napon sustava (v) | Dimenzije (d*w*h) | Metoda hlađenja |
| GY APF-0,22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Prisilno hlađenje zraka |
| GY APF-0,4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0,4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0,4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0,4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0,4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0,5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0,69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
