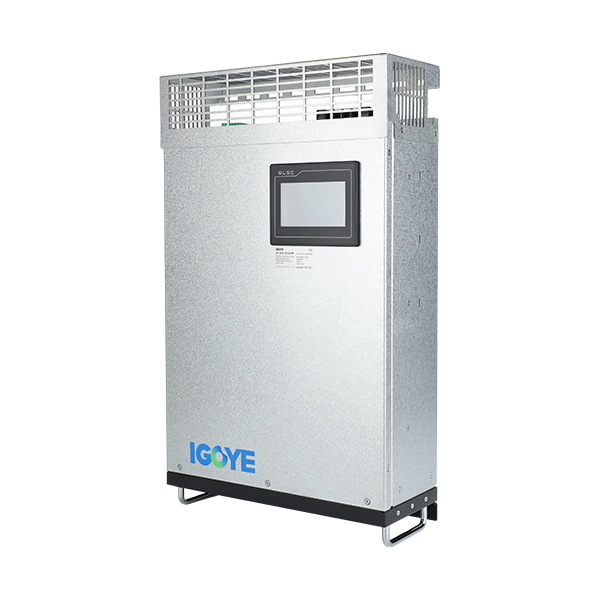

Osnovni principi aktivnih harmoničnih filtera

Aktivni harmonični filtriNova su posebna oprema za harmoničnu kontrolu energije izrađena od moderne tehnologije elektronike i digitalne tehnologije obrade signala na temelju brzih DSP uređaja. Sastoji se od dva glavna dijela: kruga rada struje naredbe i kruga za proizvodnju kompenzacijske struje. Operativni krug naredbenog struje nadgleda struju u liniji u stvarnom vremenu, pretvara analogni strujni signal u digitalni signal i šalje ga u brzi procesor digitalnog signala (DSP) za obradu signala, odvaja harmonike od temeljnog vala i šalje stvaranje strujnog strujanja i ipmata u modulaciju u obliku PWTt-a (PWTTH) u PWM-u (PWTT-u) signal. S istom amplitudom i suprotnom polaritetom kao i harmonična struja mreže i ubrizgavanje u mrežu, nadoknađujući ili nadoknađujući harmoničnu struju i aktivno eliminirajući harmonike moći.

Tehničke prednosti: zelena

Učinkovitost doseže 97,2%, što štedi oko 6.500kWh električne energije godišnje u usporedbi s aktivnim filtrima s učinkovitošću od 95%

Topologija veće učinkovitosti Pojačana algoritam upravljanja

Toplinski dizajn i strukturna optimizacija na temelju preciznih modela

Minijaturizacija

Volumen je samo 1/6 sličnih mainstream marki, zauzimajući manje prostora

Prilagodljivo različitim radnim uvjetima, instalacijski inovacija, zidna ili stalak ugrađena u stalak koristi manje sirovina i štiti okoliš

Inteligentan

Nadoknadite navedene harmonike podesive induktivne i kapacitivne reaktivne snage kompenzacije kompenzacije Nepotvoreno opterećenje automatsko otkrivanje, suzbijanje sustava za praćenje pune funkcije rezonancije

Modularnost

N+1 redundantnost značajno poboljšava pouzdanost sustava. Proizvodna linija, bolja osiguranje kvalitete. Smanjite pojedinačne točke kvara u sustavu. Fleksibilna paralelna veza s prilagodbom različitim radnim uvjetima.

Funkcionalne karakteristike

Istodobno filtrirajte 2 ~ 50. harmonike ili odaberite bilo koju harmoniku unutar 2 ~ 50. za naknadu. Vrijeme odziva je manje od 300 μs

Upotrijebite 3DSP+CPLD puna metoda digitalnog upravljanja i međunarodno poznata marka brza IGBT, kontrola zatvorene petlje, precizno harmonično filtriranje
