690V zidni aktivni harmonični filter postavljen na zid
Nabavite 690V zidni aktivni harmonični filter napravljen u Kini, nudeći vrhunske performanse i pouzdanost. Geya pruža rješenja visoke učinkovitosti s izuzetnom uslugom. Da biste primili najboljeg cjenovnika, ostavite svoju poruku u nastavku, a mi ćemo vam se odmah javiti!
690V zidni aktivni harmonični filter (AHF) nudi harmonično ublažavanje visokih performansi za trofazne 690V elektroenergetske sustave. Koristeći DSP+CPLD digitalnu kontrolnu jezgru i topologiju na tri razine, ovaj AHF osigurava točnu kompenzaciju harmonične struje. Njegov modularni dizajn podržava skalabilne instalacije paralelnom priključkom, pojednostavljujući prostor za održavanje i optimizaciju. 690V zidni AHF učinkovito filtrira harmonike od 2. do 50. reda, postižući do 95% stope filtriranja. Sa 100A s ocjenom struje i dimenzijama od 495 mm x 675 mm x 275 mm (DWH), ova zidna jedinica pruža čvrsta rješenja za kvalitetu snage za visokonaponska industrijska okruženja.
Opis modela:
| Gy | Ahf | 0.4 | 50a | / | 4l | W |
| Enterprise kod | Aktivni harmonični filter | Razina napona 0,69: 690V ± 20% |
Ocijenjeni kapacitet （kvar） 100a | 3L: trofazna trožija 4L: trofazna četverožična |
W: zidni montiran |
Značajke:
● Upotrijebite DSP+CPLD Svu digitalnu kontrolnu jezgru, tehnologiju topologije na tri razine, napredni algoritam harmoničnog otkrivanja i strategiju kontrole PWM-a za postizanje točne kompenzacije harmonične struje.
● Usvojite modularni dizajn, koji olakšava paralelno povezivanje više modula, zauzima malo prostora i lako je održavati.
● Strukturni dizajn neovisnih zračnih kanala i neovisnih skladišta osigurava stabilan rad opreme.
● može filtrirati harmonike u širokom rasponu harmonika, od 2 do 50 harmonika, a istovremeno riješiti problem trofazne neravnoteže.
● Brzina harmoničnog filtriranja je visoka. Ako kapacitet dopušta, stopa filtriranja harmonične struje može biti čak 95%. Postavite 100% ograničavajuću struju kako biste osigurali dugoročni stabilan rad opreme.
Prijave:
690V aktivni harmonični filtri na zidu su ključni za osiguranje pouzdane kvalitete snage u aplikacijama visokog napona:
● Teška industrijska okruženja:Zaštita osjetljive opreme i održavanje stabilnog rada u industrijama poput rudarstva, nafte i plina i teške proizvodnje gdje su 690V sustavi uobičajeni.
● Pogoni motora visokog napona:Minimiziranje harmoničnog izobličenja uzrokovanih velikim motornim pogonima, poboljšanjem učinkovitosti sustava i smanjenjem potrošnje energije.
● Sustavi obnovljivih izvora energije:Fluktuacije strujanja i ublažavajuće harmonične izobličenja uvedene u obnovljivim izvorima energije u scenarijima integracije visokog napona.
● Kritična infrastruktura:Pružanje čiste i stabilne snage za kritičnu infrastrukturu koja radi na 690V sustavima, osiguravajući kontinuirani rad.
690V aktivni harmonični filtri na zidu pružaju učinkovito i pouzdano harmonično ublažavanje za zahtjevne industrijske primjene visokog napona.
Tehnički parametri:
| 220V serija | 380V serija | 500V serija | 690V serija | ||
| Visina | <2000m, iznad 2000m, derate prema GB/T3859.2 | ||||
| Temperatura okoline | -20 ～+50 ℃ | ||||
| Relativna vlaga | ≤90%, nema kondenzacije na površini kada je mjesečna minimalna temperatura 25 ℃ | ||||
| Razina zagađenja | Razina III u nastavku | ||||
| Radni napon | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Radna frekvencija | 50Hz ± 5% | ||||
| Kompenzacija struja | 25a | 25/50/75/100/150A | 100a | 100a | |
| Rešetka | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Broj jedinica Spojeni paralelno | Sletiran | ||||
| Ukupna učinkovitost stroja | ≥97% | ||||
| Rešetka | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Kompenzacijski raspon | 2 ～ ～ ～ ～ ～ 50 puta, stopa jedne kompenzacije je podesiva | ||||
| Odabir funkcije | Reaktivna snaga | Reaktivna snaga, reaktivna snaga + asimetrija | |||
| Reaktivna snaga Stopa kompenzacije | ≥95% | > 92% | |||
| Neutralno filtriranje sposobnost | Mogućnost filtriranja neutralne linije je 3 puta veća od mogućnosti filtriranja faza | ||||
| Potpuno vrijeme odziva | ＜ 10 ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Buka | ≤60dB | ≤60dB | ≤65db | ≤65db | |
| Metoda kontrole | Dvosmjerno sučelje RS485 (podržava GPRS/WiFi) | ||||
| Zaštita | Preopterećenje, softver/hardver prevladavanje, prenapona mreže i pod naponom, nestanka napajanja, prenaglašena, frekvencijska zaštita abnormalnosti, itd. | Preopterećenje, softver/hardver prevladavanje, prenapona mreže i pod naponom, neravnoteža napona mreže, nestanka napajanja, prenaglašena, frekvencijska abnormalnost, zaštita kratkog spoja, itd. | |||
| Način instalacije | Stalak/zid montiran | Stalak | |||
| Dolazna linija | Povratni dolazak （Tip stalak） 、 Gornji dolazak （zid montiran） | Natrag dolazna linija | |||
| Razina zaštite | IP20 | ||||

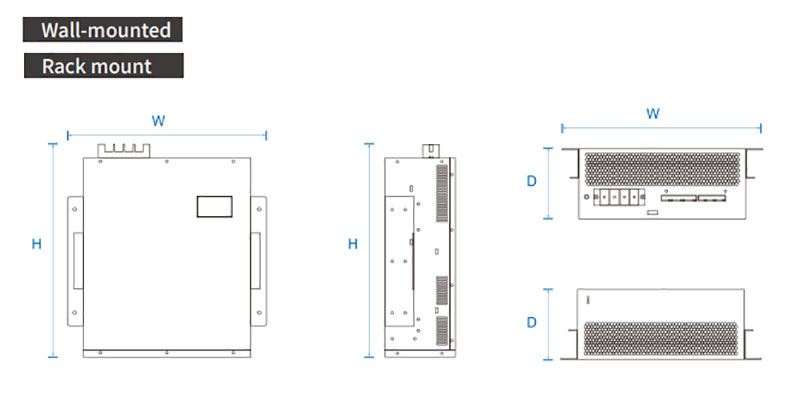

Model i specifikacije:
| Modeli | ||||
|---|---|---|---|---|
| Broj modela | Ocijenjena struja (a) | Napon sustava (v) | Dimenzije (d*w*h) | Metoda hlađenja |
| GY APF-0,22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Prisilno hlađenje zraka |
| GY APF-0,4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0,4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0,4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0,4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0,4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0,5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0,69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
