690V stalak za nosač statički var generator
Uvođenje 690V nosača Static VAR generatora - idealno rješenje za učinkovitu korekciju faktora snage i regulaciju napona. Ako tražite pouzdanu i visoku opremu, zatražite ponudu danas! Naš napredni generator dizajniran je tako da zadovolji potrebe zahtjevnih industrijskih okruženja, osiguravajući stabilnu raspodjelu energije i poboljšanu energetsku učinkovitost.
Statički var generator 690V stalak (SVG) nudi dinamičku kompenzaciju reaktivne snage za visokonaponske, trofazne 690V električne sustave. Koristi naprednu digitalnu kontrolu DSP+CPLD i topologiju na tri razine za preciznu i reaktivnu kompenzaciju, s punim vremenom odziva ispod 10 ms. Dizajniran za ugradnju stalka, on pruža prikladnu instalaciju i održavanje u standardnim 19-inčnim nosačima. Ovaj SVG ima nazivni kapacitet od 120kvar, pogodan za industrijske primjene velike snage.
Opis modela:
| Gy | Svg | 0.69 | 50k | / | 4l | R |
| Enterprise kod | Statički var generator | Razina napona 0,69: 690V ± 20% |
Ocijenjeni kapacitet (Kvar) 100/120 kvartal | 3L: trofazna trožija 4L: trofazna četverožična |
R: nosač stalka |
Značajke:
● Upotrijebite DSP+CPLD Svu digitalnu kontrolnu jezgru, tehnologiju topologije na tri razine, napredni algoritam otkrivanja reaktivne snage i strategiju kontrole PWM-a za postizanje dinamičke i točne kompenzacije reaktivne snage.
● Usvojite modularni dizajn, koji olakšava paralelno povezivanje više modula, zauzima mali prostor i lako se održava.
● Strukturni dizajn neovisnih zračnih kanala i neovisnih skladišta osigurava stabilan rad opreme.
● Izvršite dinamičku kompenzaciju punog raspona za induktivnu reaktivnu snagu i kapacitivnu reaktivnu snagu i istovremeno riješite trofazni problem neravnoteže.
● Dinamička brzina odziva na opterećenje nalazi se na razini milisekunde, što može postići dinamičku i točnu kompenzaciju reaktivne snage udarnog opterećenja.
Prijave:
690V stalak za nosač statički var generatori dobro su prilagođeni za industrijska okruženja visokog napona koji zahtijevaju robusnu reaktivnu kontrolu snage:
● Korekcija faktora snage visokog napona:Ispravljanje faktora snage u 690 V sustava, smanjujući troškove električne energije i maksimiziranje korištenja postojeće električne infrastrukture.
● Visokonaponski kontrola motora:Poboljšanje učinkovitosti i performansi visokonaponskih motora u zahtjevnim industrijskim primjenama.
● Teško upravljanje industrijskim napajanjem (visokonapon):Stabiliziranje napona i povećanje kvalitete snage u teškim industrijskim procesima koji rade na 690 V.
● Primjene rudarstva i nafte i plina:Pružanje pouzdane kompenzacije reaktivne snage u teškim okruženjima često povezanim s rudarskim i naftom i plinskim operacijama.
690V stalak za postavljanje Statički VAR generatori pružaju snažno i učinkovito rješenje za upravljanje kvalitetom snage i optimizaciju učinkovitosti u industrijskim elektroenergetskim sustavima visokog napona.
Tehnički parametri:
| 220V serija | 380V serija | 500V serija | 690V serija | |||
| Visina | <2000m, iznad 2000m, derate prema GB/T3859.2 | |||||
| Temperatura okoline | -20 ～+50 ℃ | |||||
| Relativna vlaga | ≤90%, nema kondenzacije na površini kada je mjesečna minimalna temperatura 25 ℃ | |||||
| Razina zagađenja | Razina III u nastavku | |||||
| Radni napon | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Radna frekvencija | 50Hz ± 5% | |||||
| Ocijenjeni kompenzacijski kapacitet | 5KVAR | 15/35/50/75/100KVAR | 90kvar | 120kvar | ||
| Rešetka | L/n | 3P3W/3P4W | ||||
| Broj jedinica povezanih paralelno | Sletiran | |||||
| Ukupna učinkovitost stroja | ≥97% | |||||
| Frekvencija | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Odabir funkcije | Reaktivna snaga | Reaktivna po wer 、 reaktivna po wer+neravnoteža | ||||
| Stopa kompenzacije reaktivne snage | ≥99% | > 95% | ||||
| Potpuno vrijeme odziva | <10 ms | |||||
| Buka | ≤60dB | ≤60dB | ≤65db | ≤65db | ||
| Metoda kontrole | Dvosmjerno sučelje RS485 (podržava GPRS/WiFi) | |||||
| Zaštita | Preopterećenje, softver/hardver prekoračenja, prenapona mreže i pod naponom, nestanka napajanja, pretemperatura, zaštita od abnormalnosti frekvencije, itd. | Preopterećenje, softver/hardver prevladavanje, prenapona mreže i pod naponom, neravnoteža napona mreže, nestanka napajanja, prenaglašenost, frekvencijska abnormalnost, zaštita kruga pucanja, itd. | ||||
| Način instalacije | Stalak/zid montiran | Nosač | ||||
| Dolazna linija | Povratni dolazak （Tip stalak） 、 Gornji dolazak （zid montiran） | Natrag dolazna linija | ||||
| Razina zaštite | IP20 | |||||
Model i specifikacije:
| Modeli | ||||
|---|---|---|---|---|

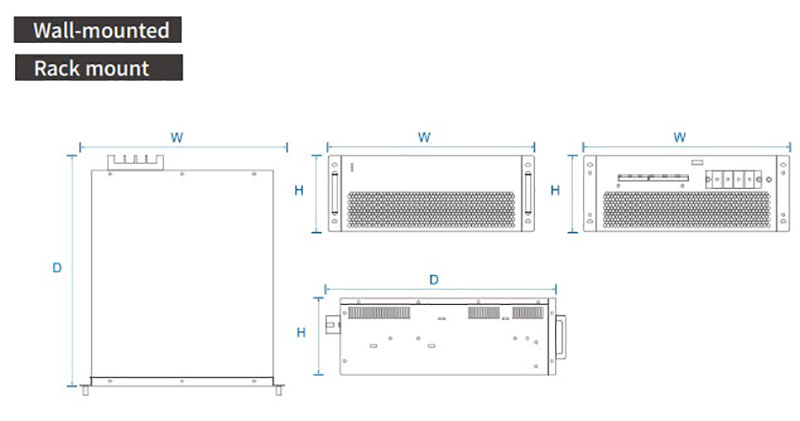

| Broj modela | Kapacitet kompenzacije (KVAR) | Napon sustava (v) | Dimenzije (d*w*h) | Metoda hlađenja |
| GY SVG-0,22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Prisilno hlađenje zraka |
| GY SVG-0,4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0,4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0,4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0,4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0,4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0,5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0,69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
